我公司拥有7年变压器绕组变形测试仪生产经验,质量保证,价格透明,服务完善,买变压器绕组变形测试仪就找【天正华意电气设备(合作市分公司)tianzh3611-6】,欢迎新老客户来电咨询。联系人:杨经理,地址:平度市平安路2号。

变压器绕组变形测试仪调入数据文件选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称或者单击文件名前的选择框，将所需数据文件打钩并加入到文件列举窗口，（软件界面的正上方）。当列举窗口的文件被选中后，其所包含的曲线数据会显示在曲线坐标系，曲线的数据分析结果会显示到数据分析列表中。（软件界面的正下方）。再双击文件名称或者单击文件名前的选择框，就可以取消掉正在显示的数据文件。选择“分析测试报告”将会对已选择显示的曲线数据文件中的前三条曲线显示测试报告，并可输出到Word文档提供查看和打印。注意：不同测试频率或测试频率步长的数据文件不能一同调入和分析。13.5分析数据报告选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的曲线分析结论。结论将根据选择曲线的相位关系出现不同的结果。如果是不同相的两条曲线，将根据相关系数的大小得出“一致性很好”、 “一致性较好”、 “一致性较差”、 “一致性很差”等结果，如果是同相的两条曲线，将根据相关系数的大小得出“正常绕组”、 “轻微变形”、 “明显变形”、 “严重变形”等结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。13.6分析数据曲线调入数据文件后，可用线性坐标或对数坐标显示波形，也可以使用二维或三维模式查看多种曲线，选择“数据”工具栏项目，可以打开数据文件所在的文件夹，方便使用者直接查看数据文件或Word分析报告。13.7其它操作选择“设置”中的“频段设置”，可设置高中低频段的范围，将影响报告中的相关系数和均方差显示。

变压器绕组变形测试仪进入软件后，点击“测量”,被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

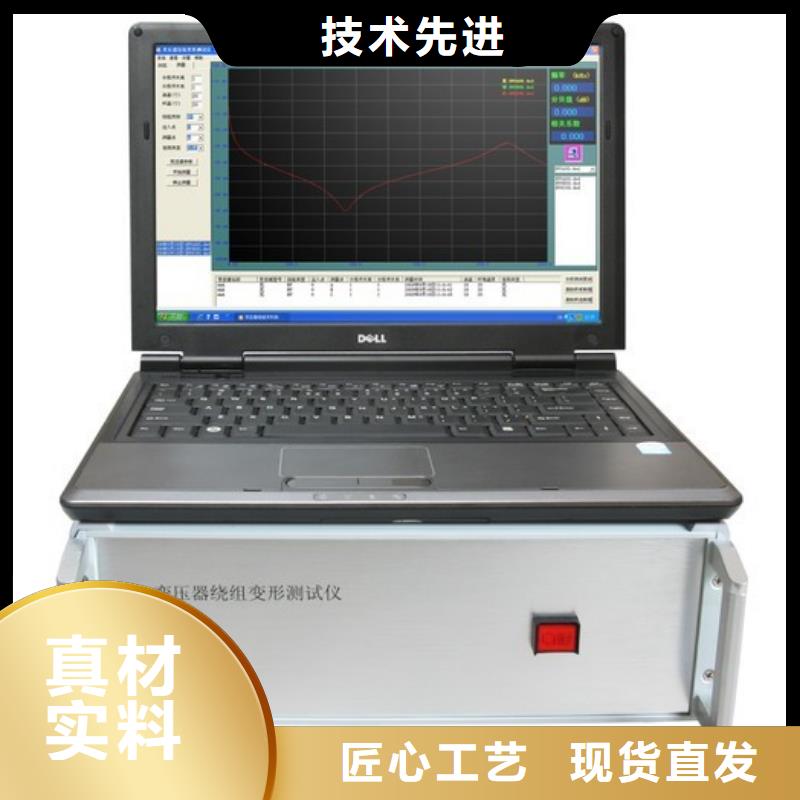

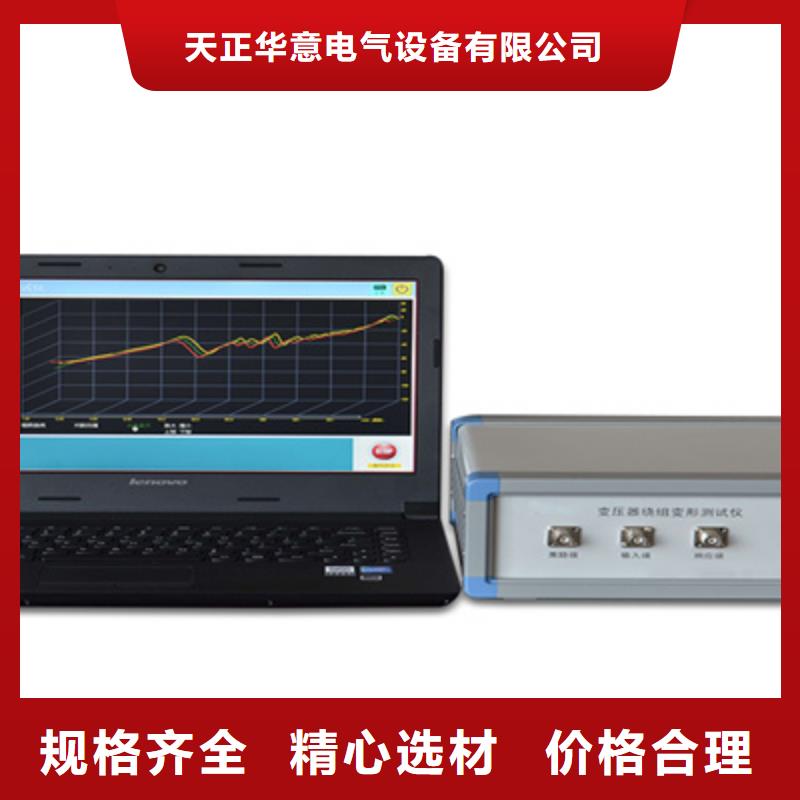

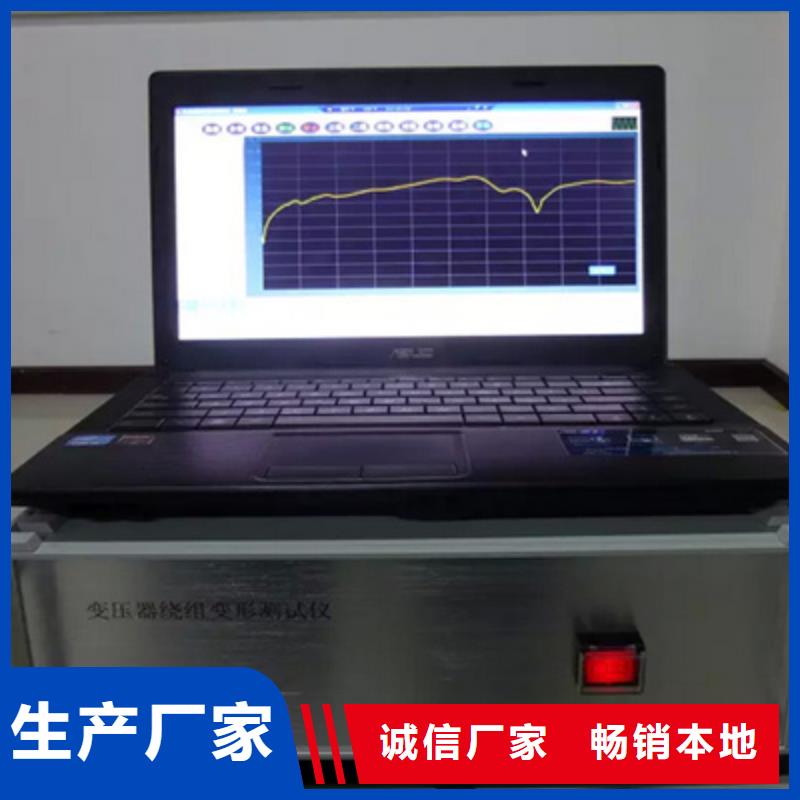

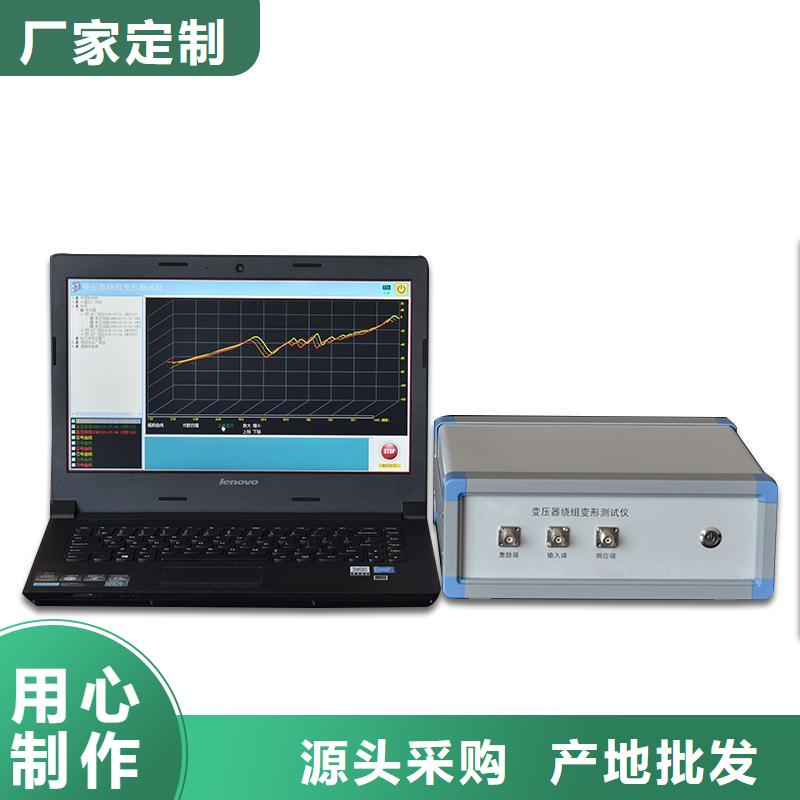

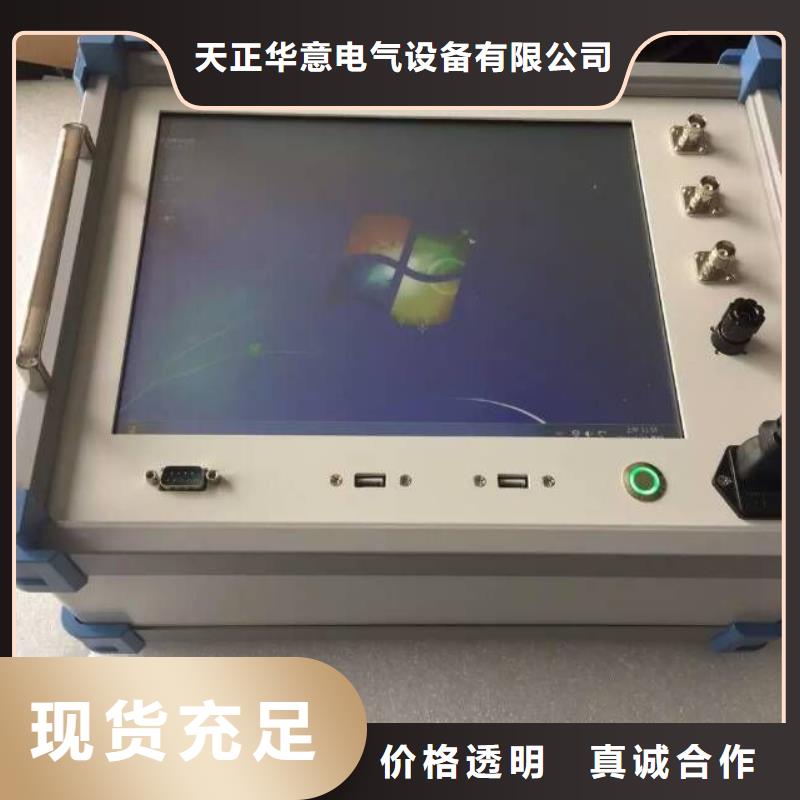

变压器绕组变形测试仪四、频响法使用特点1.变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。测量部分使用USB接口与平板电脑或者笔记本电脑连接。2.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。3.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达10MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。4.仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。5.软件采用windows平台，兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。6.提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。7.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。8.软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。9.软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。10.每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。11.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。12.可使用三相全自动测量方式，将三相测量线一次接好，无需每次测量一相后换线，自动完成三相测量，自动保存测量结果。
